序号 |
型号 |
BCLG-3015B 2000W |
单位 |
|
|
1) |
工作行程 |
X-axis |
1500 |
mm |
|
Y-axis |
3000 |
mm |
||
|
Z-axis |
100 |
mm |
||
|
2) |
最大板材重量 |
1000 |
kg |
|
|
3) |
最大定位速度 |
120 |
m/min |
|
|
4) |
最大加速度 |
1 |
G |
|
|
5) |
定位精度 |
±0.03 |
mm |
|
|
6) |
激光器功率 |
2000 |
w |
|
|
7) |
激光波长 |
1070 |
nm |
|
|
8) |
外形尺寸 |
长 |
7500 |
mm |
|
宽 |
5300 |
mm |
||
|
高 |
2000 |
mm |
||
|
9) |
最大切割板厚 |
铁 |
18 |
mm |
|
不锈钢 |
8 |
mm |
||
|
铝板 |
6 |
mm |
||
|
10) |
圆管切割情况 |
直径：Φ15-Φ220；长度6000 |
mm |
|
|
11) |
方管切割情况 |
边长：10-155；长度6000 |
mm |
|
|
12) |
机床重量 |
6500 |
kg |
|
产品特点
1.一台设备可以切管管材和板材，性价比高
2.独有的定抓功能设计，可以实现不同管材的快速切割
3.独特的料托设计，可以保证管材的平稳运行
4.采用cyptube切割软件，可以直接接受三维软件画图导入图形功能，图形直接在电脑显示，方便直观
|

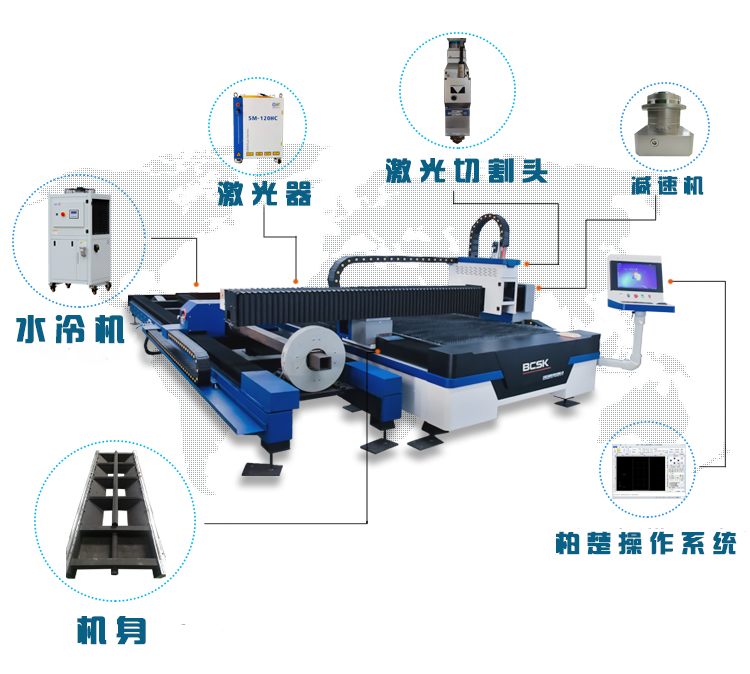

名 称 |
规 格 型 号 |
参 数 |
数量 |
厂 家 |
|
机床 |
BCLG-3015B 2000W |
X轴行程：1500mm Y轴行程：3000mm |
1 |
安徽百超 |
|
横梁 |
整体铸铝横梁 |
|
1 |
安徽百超 |
|
机床床身工作台 |
整体钢板焊接 |
|
1 |
安徽百超 |
|
卡盘 |
直径220 |
全行程全气动 |
1 |
安徽百超 |
|

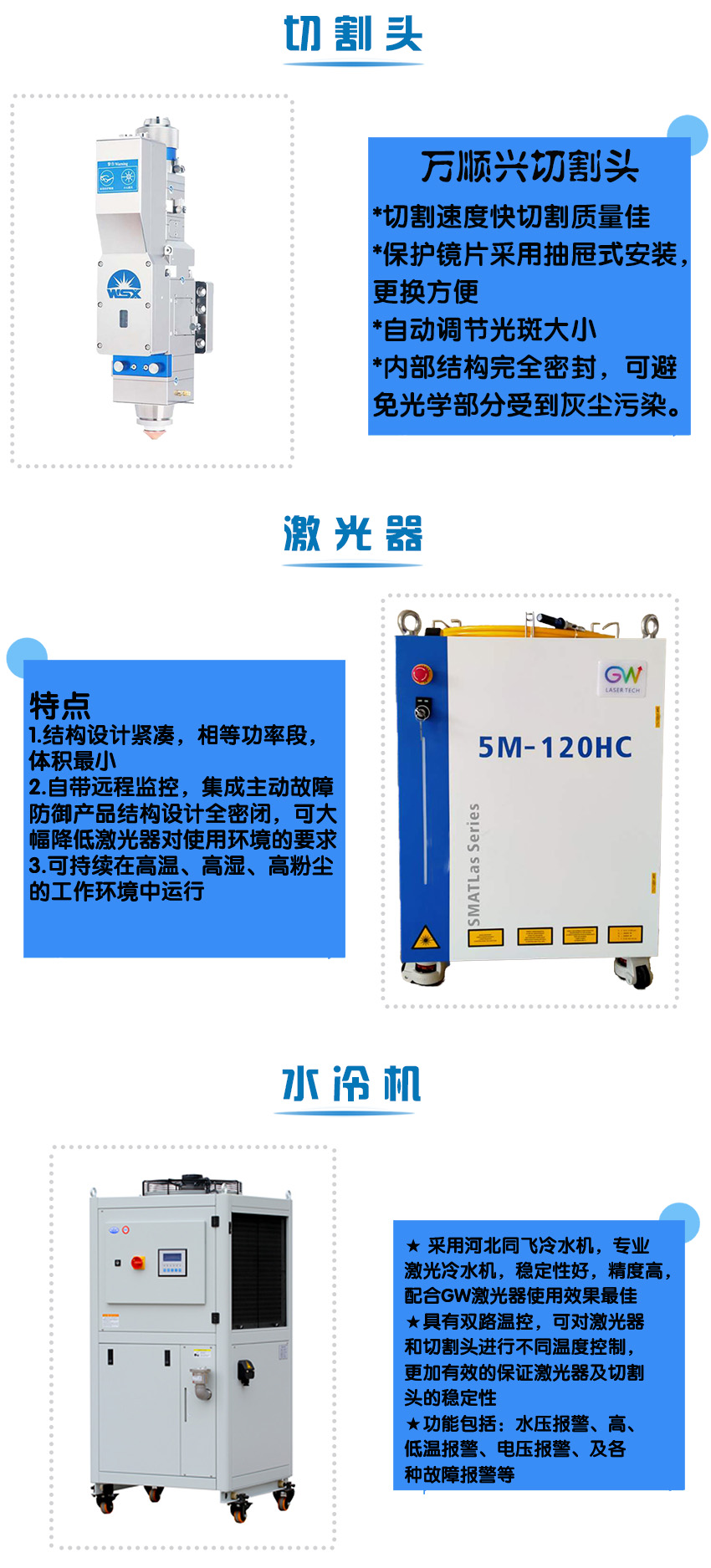

激光器 |
2000W |
|
1 |
美国GW(上海） |
|
X、Y、Z轴伺服电机 |
|
|
4 |
日本富士 |
|
切管部分伺服电机 |
|
|
3 |
日本富士 |
|
激光切割头 |
NC30 |
高功率自动调焦 |
1 |
深圳WSX |
|
拖链 |
|
|
1 |
金福隆 |
|

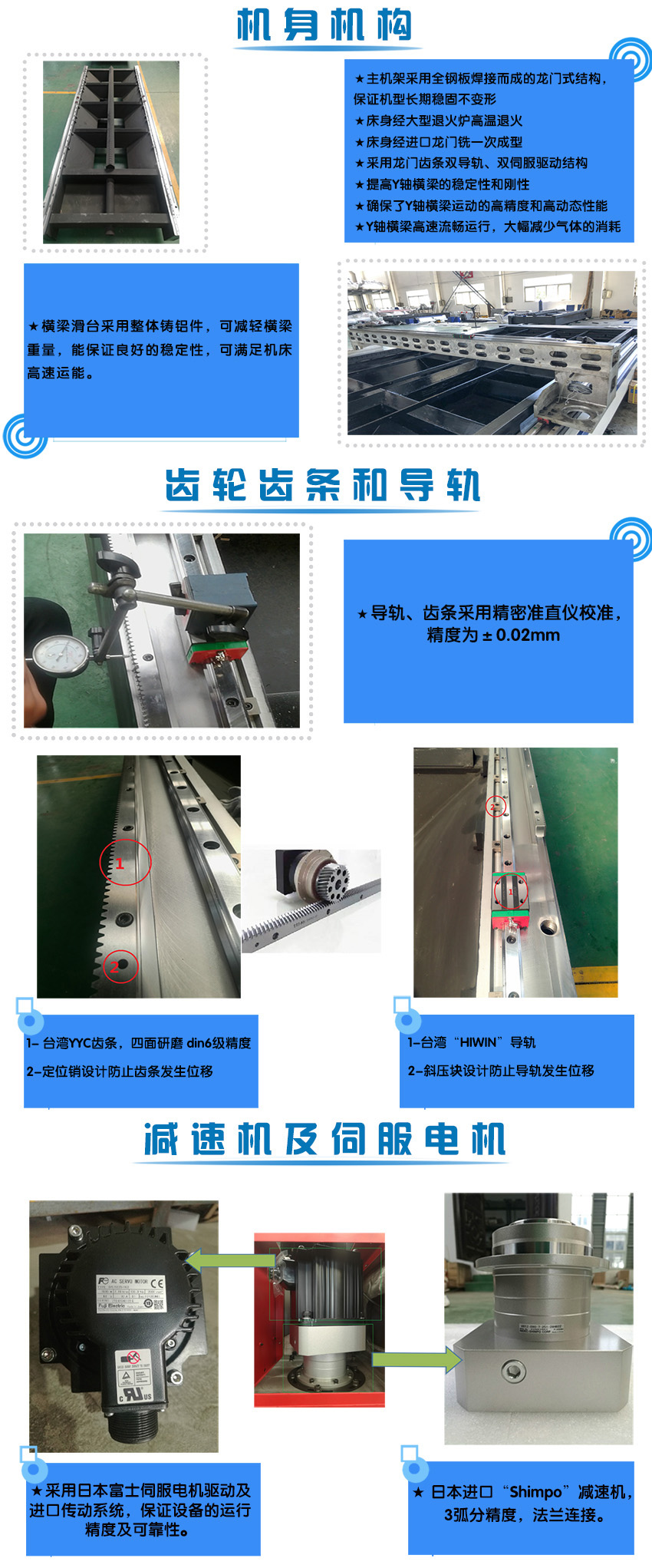

齿条、齿轮 |
M2 |
研磨din6级精度 |
3套 |
台湾YYC |
|
X、Y、Z轴减速机 |
|
3弧分精度 法兰连接 |
3 |
日本新宝 |
|
切管部分减速机 |
|
3弧分精度 法兰连接 |
3 |
日本新宝 |
|
X轴直线导轨 |
HGH30CA2R |
H级精度 |
2 |
台湾上银 |
|
Y轴直线导轨 |
HGH25CA2R |
H级精度 |
2 |
台湾上银 |
|
气路 |
SMC |
|
1 |
日本 |
|
电器 |
|
|
1 |
施耐德、西门子 |
|
操作系统 |
管板3000 |
|
1 |
Cypcut |
|
计算机 |
|
内存4G 固态硬盘120G |
1 |
华硕 |
|
油路 |
自动注油 |
|
1 |
南京 |
|
水冷机 |
2000 |
|
1 |
河北 同飞 |
|
空调 |
|
|
1 |
河北 同飞 |
|
性能类型 |
卡盘性能指标参数 |
|
卡盘型号 |
220 |
|
管材尺寸范围 |
圆管直径15-220mm 方管边长10-155mm |
|
卡盘一次性夹持行程 |
330mm |
|
单根管材最大承载 |
450kg |
|
旋转U轴最大转速 |
140RPM |
|
夹持重复定位精密 |
0.05mm |
|
旋转U轴重复定位精密 |
≤5弧分 |
|
夹持力调整精密及范围 |
±1.0kg |
|
夹持力调整范围 |
3kg-80kg |
|
卡盘重量（不含固定底座） |
60kg |
百超拥有一支技术过硬的售后服务团队，依托于销售网络设备服务网点。
百超承诺：设备免费维修一年，保质期内由我公司技术人员不定期的对用户设
备进行回访及维修保养
安徽百超激光科技有限公司是国内最早进入光纤激光行业的企业。公司汇聚了一
批行业技术精英，专业提供切割解决方案，主要致力于研发生产各类数控金属切
割、焊接设备和折弯单元，专业提供激光平面切割、激光平面焊接、激光三维切
割、激光三维焊接、柔性钣金激光自动化生产线、全自动折弯，也可以为客户进
行专机的量身定制。产品可广泛应用于机械制造、金属钢构、矿山机械、机箱机
柜、通风制冷及电梯制造、灯饰广告等行业。
公司理念：
为了您有更好的设备使用，我们一直在努力！
公司荣誉：
实用新型专利证书8项：斜块去除间隙装置、无框架台面的工作台、导轨压紧装、
一种优化的抽风装置、激光切割机起吊装置、一种用于激光切割机的新型直线导
轨、激光切割机水平调整装置、拖链支撑装置
外观设计专利证书2项：敞开式激光切割机、封闭式激光切割机
发明专利证书1项：一种激光自动生产线
2018年度亩均效益评价为A类企业
2018年获得安徽省民营科技企业证书
2019年9月获得高新技术企业证书
2019年获得省专精特、市专精特
