金属行业激光切割机

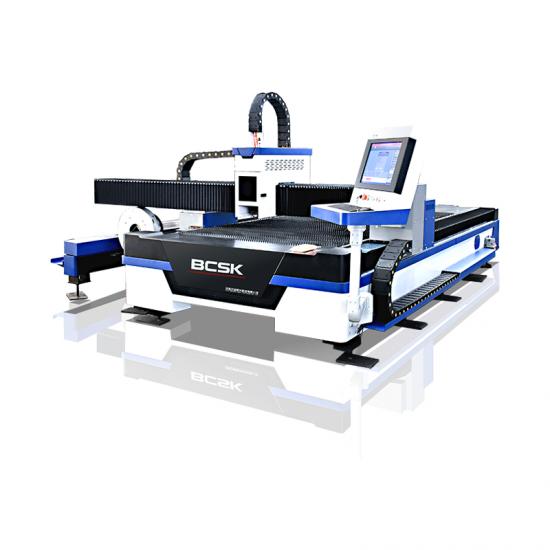

管板一体全罩光纤激光切割机

一台设备可以切割板材和管材,性价比高
立即询盘
产品详情描述

BCLG全罩管板一体切割机

★型号分类:BCZG型高速双驱封闭式管板一体光纤激光切割机
★切割面积:1500*4000mm
★功率:1500W
★激光器品牌:美国GW(上海)
★切割板材厚度(mm):碳钢板0.2-16mm
                不锈钢板0.2-8mm
                铝板0.2-6mm
                铜板0.2-4mm
  圆管:直径:Φ20-Φ220mm;长度6000mm
      方管:边长:14-155mm;长度6000mm
★可选颜色:蓝白/红白



名    称

  规    格   型   号

    参   数

数量

   厂 家

机床

      BCZG-4015B 1500W

X轴行程:1500mm

Y轴行程:4000mm

 1

安徽百超

横梁

 整体铸铝横梁



1

安徽百超

机床床身工作台

 整体钢板焊接



1

安徽百超

卡盘

直径220

气动

1

安徽百超

激光器

1500W



1

美国GW(上海)

XYZ轴伺服电机




4

日本富士

激光切割头

NC30B

高功率自动调焦

1

深圳WSX

XYZ轴拖链




1

河北沧州

X轴、Y轴齿条、齿轮


研磨din6级精度

3

台湾APEX

减速机

VRTZ-090-7

3弧分精度  法兰连接

3

日本新宝

X轴直线导轨

HGH30CA2R

H级精度

2

台湾上银

Y轴直线导轨

HGH25CA2R

 H级精度

2

台湾上银

气路

SMC




1

日本

电器




1

施耐德、西门子

操作系统

3000



1

Cyptube

计算机


 内存4G  固态硬盘120G

1

华硕

油路

自动注油



1

南京

水冷机

1500



1

河北 同飞

空调




1

河北 同飞



采用百超自主研发的卡盘。结构简单稳定,拥有良好的密封性及运动特性,可夹持方管,圆管,椭圆管,扁型管,三角形管工字钢管,工字钢等材料。

加装有尾料处理功能,两卡盘内撑夹持切割最少尾料20mm,切割尾料是前置卡盘打开,后置卡盘开进前,卡盘内切割做到尾料的最小化,
同时保证尾料产品的切割精密。

夹持力可精确控制,根据不同管径壁厚进行调整,调整精度为±1kg夹持力,对薄壁材料的夹持控制力效果明显,避免了在生产过程中出现管材夹变形,脱夹现象,同时对铝合金管,不锈钢管,表面处理后的管材可防止夹伤表面。

采用 EtherCAT现场总线系统控制模式,系统的实时性能和拓扑的灵活性高,还包括高精度的设备同步。

齿条及导轨都具有密封,防尘结构,同时具有自动加油润滑功能,提高了了机床使用寿命,保证机床运行精度。

使用专业图形套料软件,排版简单,功能齐全,减少材料的浪费,与主流软件CAD、 soildworks、 proengineer等软件兼容模式igs,stp,同时自配带3D图形绘制


性能类型

卡盘性能指标参数

卡盘型号

BC-D220

管材尺寸范围

圆管直径20-220mm

方管边长14-155mm

卡盘一次性夹持行程

330mm

单根管材最大承载

500kg

旋转U轴最大转速

140RPM

夹持重复定位精密

0.05mm

旋转U轴重复定位精密

5弧分

夹持力调整精密及范围

±1.0kg

夹持力调整范围

3kg-80kg

卡盘重量(不含固定底座)

60kg

1. 卡盘可以自我调节中心,后卡盘可内夹和外夹工件,中心重复定位精度0.05mm
2. 夹持力可根据不同管径壁厚进行调整,调整精度为±1.0kg夹持力,对薄壁材料的夹持控制力效果明显,避免了在生产过程中出现管材夹变形,脱夹现象。
3.前卡盘为双滚轮夹紧设计结构,增加接触支点,可以减少管材晃动,提
高切割精度,通过改变后夹爪块和前卡盘滚轮可以装夹异性管。
4.前卡盘均可沿X轴移动,四爪自定心卡盘使用气动夹紧,相对的卡一起联动,来实现自定心功能,两对卡爪又可独立动作,来实现对矩形管及异性管的自定心夹紧功能,
5.前卡盘装有滚轮,确保在切割时不会划伤工件表面。卡盘在X轴的运动上采用齿轮齿条传动和直线导轨进行导向,齿轮齿条和直线导轨均采用原装进口的精密产品,有效保持传动精密,行进两端均带有弹性缓冲垫,有效保持机床运动的安全性。

激光切割专用切管系统Cyptube

该系统基于 Windows中英文操作界面,具有高可靠性、高性能、智能化和网络化等特点,性价比高,操作简易,使用方便
优越性能
1)、高速度、高精度   2)、软件生成加工代码  3)、可读出图形文件三维信息,在 CAD/CAM软件中绘制标准管材切割图形。  4)、加工代码可通过USB导入设备,也可通过电脑网络连接发送到设备上   5)、简易直观的系统界面  6)、全面诊断功能,快速查找故障  7)、通过系统可以方便快捷切换多种切割辅助气体  8)、迅镭激光专家切割工艺参数库,(内专业的专家参数库,可在界面中实时修改激光切割工艺的参数)
9)、具有实时显示切割状态和当前位置的显示功能
系统功能、管材表面高度跟踪控制(随动功能)、回退功能、断点返回功能、寻边功能、切缝补偿功能、脉冲切割控制功能、蛙跳功能、多种零件导入、排版功能、快速转换及文件批处理、高效的自动排版功能、可根据不同材质与厚度设置相应的工艺数据库、轮廓检查和图形优化处理功能、自动忧化切割途径、完善的专家工艺与灵活方便的手动工艺调节、支持打标和小孔标记、产品微链接、切碎、焊缝补偿
